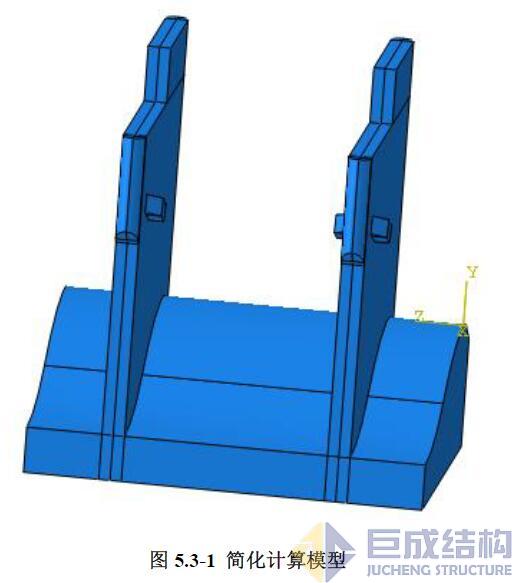

本次計算采用大型通用CAE軟件ABAQUS（是一套功能強大的工程模擬的有限元軟件，其解決問題的范圍從相對簡單的線性分析到許多復雜的非線性問題。 ABAQUS 包括一個豐富的、可模擬任意幾何形狀的單元庫。并擁有各種類型的材料模型庫，可以模擬典型工程材料的性能，其中包括金屬、橡膠、高分子材料、復合材料、鋼筋混凝土、可壓縮超彈性泡沫材料以及土壤和巖石等地質材料，作為通用的模擬工具， ABAQUS 除了能解決大量結構(應力/位移)問題，還可以模擬其他工程領域的許多問題，例如熱傳導、質量擴散、熱電耦合分析、聲學分析、巖土力學分析、流體滲透、應力耦合分析及壓電介質分析。），主要對大壩閘墩扇形區及牛腿進行分析，故可根據計算需要對原結構進行適當簡化：整體模型中建立一個中墩及一個邊墩。大壩簡化后結構計算模型見圖5.3-1。中墩及邊墩厚度均為1500mm。
