本工程渡槽、排架、拱肋及基礎均為鋼筋混凝土結構，上部槽身采用U型薄殼渡槽結構，下部結構分別采用內拱排架支撐及單排架支撐。渡槽槽殼壁厚0.14m，槽身內半徑為2.3m，直線加高段為1.61m，拉桿尺寸為0.2m×0.15m，伸縮縫為0.02m；設計水深2.9m，校核水深3.3m。
    計算分析時，對結構進行適當簡化：

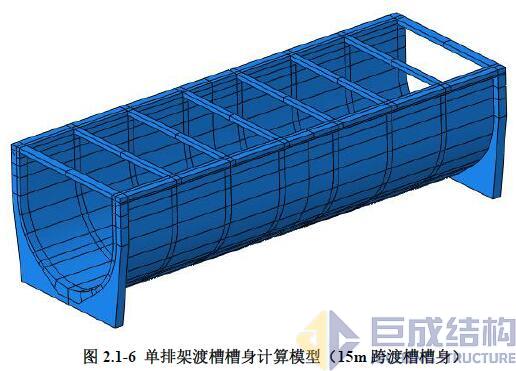

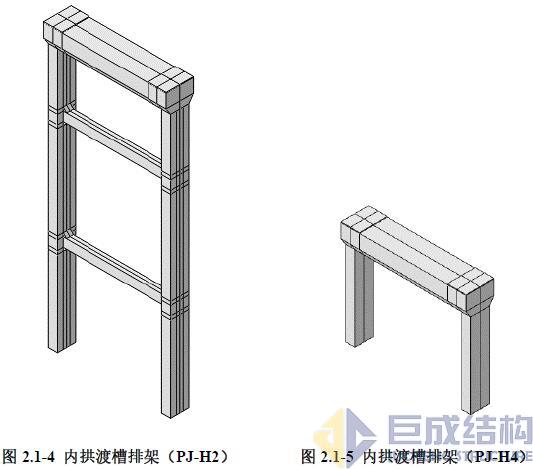

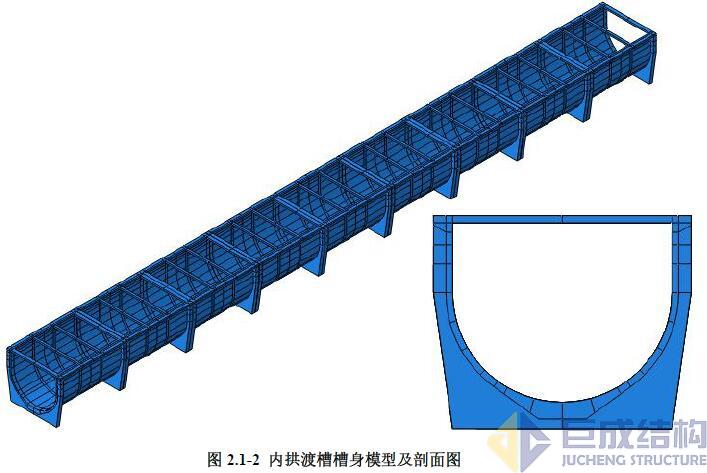

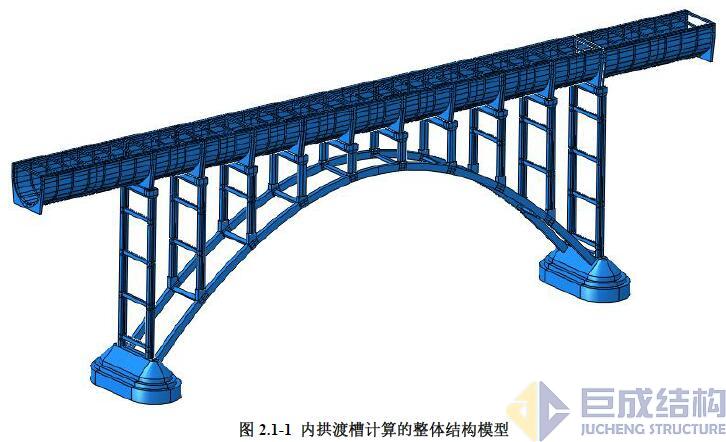

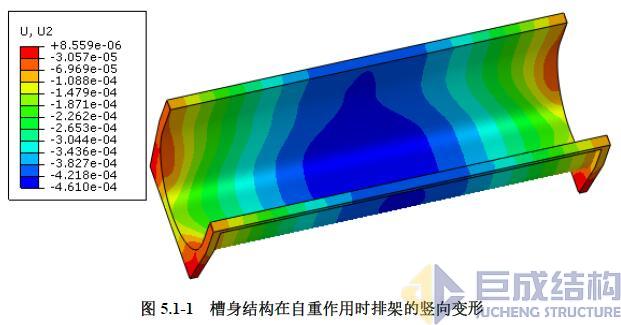

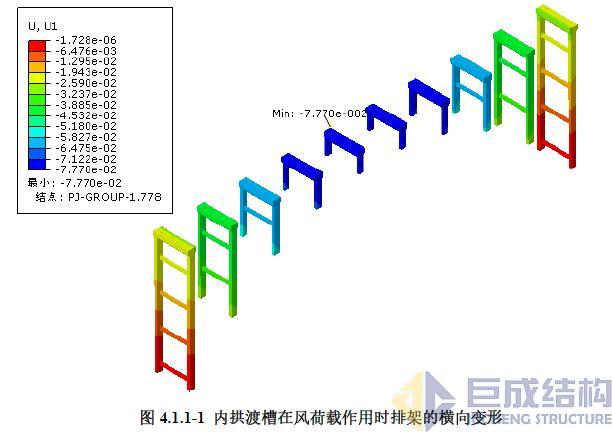

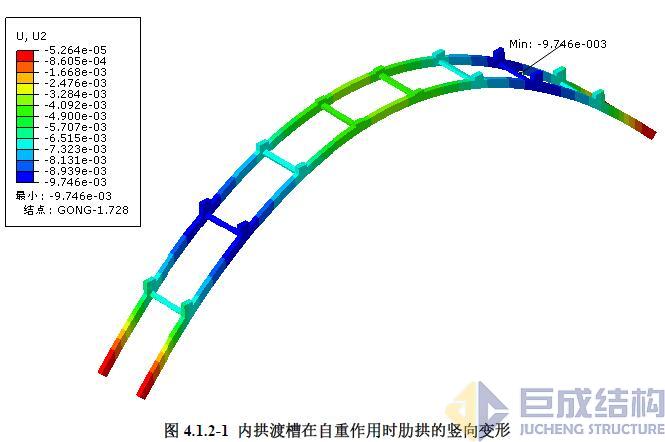

    內拱渡槽分析時，建立一跨模型，如圖2.1-1所示。內拱渡槽長為60.3m，由肋拱及排架支撐，其中最外側兩處排架（高度H1=19.714m，以下將該排架簡稱“PJ-H1”）直接支撐在基礎上，其余八處排架（高度分別是H2=12.487m、H3=7.43m、H4=4.522m、H5=3.149m，以下分別簡稱為“PJ-Hi”，i=2，3，4，5）支撐在肋拱拱墩上。由于荷載對稱分布，且內拱渡槽結構對稱，故在內拱渡槽兩側各增設一個15m跨單排架渡槽，以考察PJ-H1的受力情況，內拱渡槽計算模型見圖2.1-2~2.1-5。對于15m跨單排架渡槽槽身計算分析，僅對該15m跨渡槽槽身建模，計算模型見圖2.1-6。
