一、材料簡介

JME改性環(huán)氧砂漿（修補型）是以改性環(huán)氧樹脂和胺類固化劑為主體的無溶劑型雙組分高性能結構修復與防護材料，主要用于混凝土結構的缺陷修復與表面防護。



二、性能特點

1. 高強度、強粘結力、良好的韌性。

2. 耐老化、耐腐蝕、耐水性能優(yōu)異。

3. 工藝性好，立面、仰面施工不流淌。



三、主要用途

混凝土結構缺陷修復與表面防護。

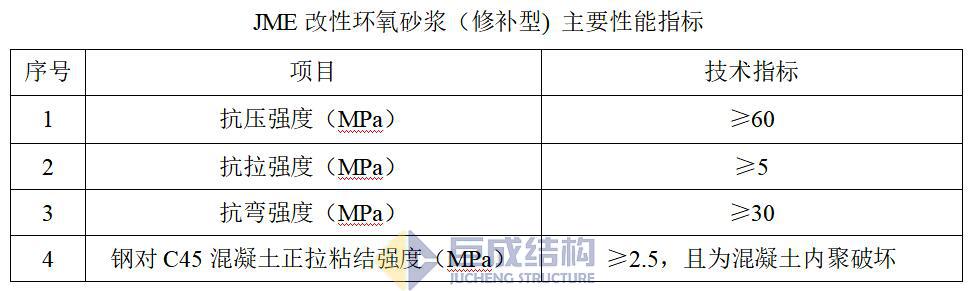

四、主要性能指標





五、使用要點

1. 粘接面處理：鑿除基面疏松部分，基面應無油污、浮灰及其它雜物。

2. 配制界面劑并涂刷：用配制好的環(huán)氧砂漿界面劑在基面涂刷一遍。

3. 配制砂漿：首先將A、B兩組分按重量比3：1分別稱量，然后倒入容器中用電動攪拌器勻速攪拌3分鐘左右，直到呈色一致。一次配制不宜過多，隨配隨用。

4. 涂抹：待界面劑初凝（表面不流動、指觸拉絲）時用抹刀將砂漿涂抹到混凝土表面，用力壓實。環(huán)氧砂漿應分層涂抹，立面及仰面施工每層厚度宜小于10mm，平面施工不大于30mm。應在前一層固化后施工后一層。面層涂抹時要邊壓實邊抹光。

5. 固化：5℃～35℃環(huán)境下72小時可受力使用。若環(huán)境溫度低于5℃，可采取升溫措施或延長養(yǎng)護時間。



六、配比用量

1. 配比：A：B(重量比)=3：1

2. 用量：18.5kg/㎡(厚度10mm，未計損耗）



七、包裝貯存

1. 包裝：100kg/大組、30kg/小組。

2. 本品應在5℃～40℃干燥庫房內儲存，儲存期12個月。

3. 本品安全無毒、非易燃易爆，可使用一般交通工具運輸。
