一、材料簡介

WSX碳纖維粘結材料是以高性能環(huán)氧樹脂和改性胺類固化劑為主要成分的雙組分結構粘結劑，主要用于碳纖維布、芳綸纖維布、玻璃纖維布等復合材料的粘貼，性能指標滿足GB50728-2011《工程結構加固材料安全性鑒定技術規(guī)范》中A級膠的要求。



二、性能特點

1. 高強度、強粘結力、良好的韌性、良好的剝離強度和抗沖擊性能。

2. 耐老化、耐腐蝕性能優(yōu)異。

3. 粘度低、浸潤性好、施工不流掛。



三、主要用途

碳纖維布、芳綸纖維布、玻璃纖維布等復合材料的粘貼。

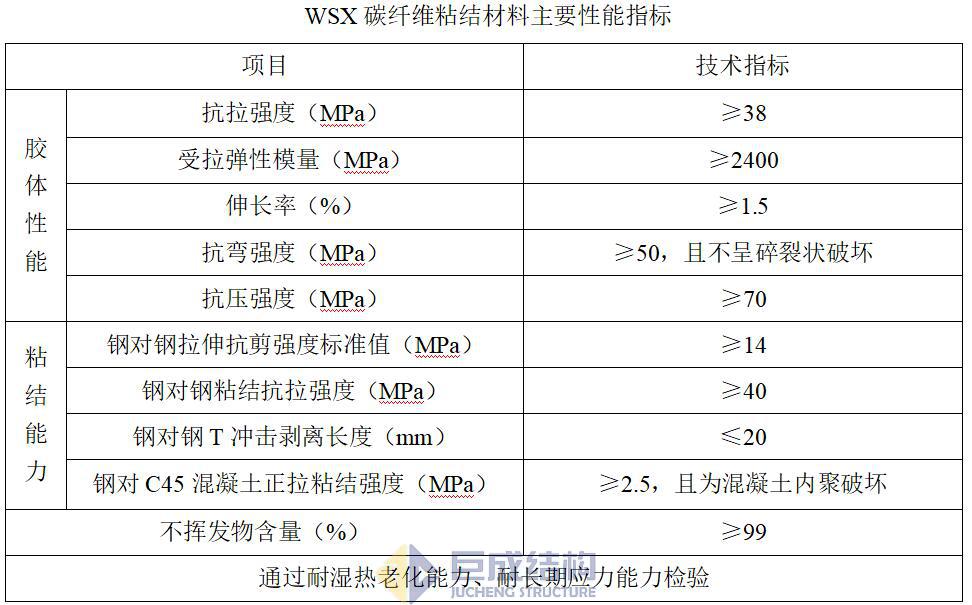

四、主要性能指標





五、使用要點

1. 粘貼面處理：混凝土表面用金剛片打磨至露出新面，破損部位用修補材料修復，涂膠前保證基面平整、干燥、潔凈。

2. 配膠：首先將A、B兩組分按重量比4：1分別稱量，然后倒入容器中用電動攪拌器勻速攪拌3分鐘左右，直到呈色一致。一次配膠不宜過多，隨配隨用。

3. 涂刷粘結料：用毛刷或滾筒將膠液均勻涂刷在混凝土粘貼面上。

4. 粘貼纖維布：把裁剪好的纖維布敷于涂膠后的混凝土表面，充分展平。沿纖維方向用滾筒多次均勻碾壓，直至膠液充分浸潤纖維布。如多層粘貼，可待前一層粘結料指干時，重復以上操作。最后一層粘貼完畢后，應在表面均勻涂刷一層粘結料。

5. 固化：5℃～35℃環(huán)境下72小時可受力使用。若環(huán)境溫度低于5℃，可采取升溫措施或延長養(yǎng)護時間。

6. 表面防護：采用外涂砂漿防護前，應在纖維布表面用環(huán)氧結構膠點粘粗砂進行糙化處理。



六、配比用量

1. 配比：A：B(重量比)=4：1

2. 用量：約0.6～0.8kg/㎡（單層）



七、包裝貯存

1. 包裝：80kg/大組、20kg/小組。

2. 本品應在5℃~40℃干燥庫房內儲存，儲存期12個月。

3. 本品安全無毒、非易燃易爆，可使用一般交通工具運輸。
